Tv-meubel 1600 × 500 × 400: zaaglijst en zaagplan

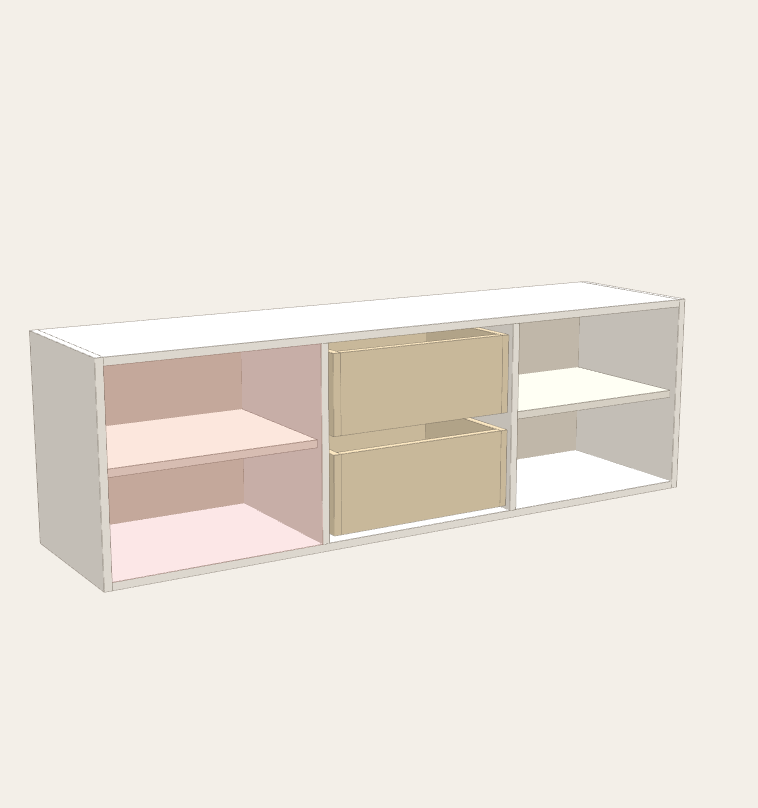

Een laag tv-meubel met drie vakken: links en rechts een deur, in het midden twee lades. Staat direct op de vloer (zonder plint) of op meubelpootjes. 18 mm plaat, achterwand van 3 mm HDF. Alle maten in millimeters.
Zaaglijst
| Onderdeel | Lengte × breedte, mm | Aantal | Kantenband |
|---|---|---|---|
| Zijwand | 500 × 400 | 2 | 1 lang |
| Bovenplank | 1564 × 400 | 1 | 1 lang |
| Bodemplank | 1564 × 400 | 1 | 1 lang |
| Tussenwand | 464 × 400 | 2 | 1 lang |
| Legplank | 507 × 380 | 1 | 1 lang |
| Deur | 533 × 497 | 1 | rondom |
| Ladefront | 524 × 247 | 2 | rondom |
| Ladezijkant | 350 × 190 | 4 | 1 lang |
| Lade voor-/achterkant | 447 × 190 | 4 | 1 lang |
| Legplank | 508 × 380 | 1 | 1 lang |
| Deur | 534 × 497 | 1 | rondom |
Niet uit de plaat gezaagd: Achterwand, HDF 3 mm: 1596 × 496 mm · Ladegeleiders (kogelgelagerd, zijmontage, 13 mm per zijde): 2 sets, nominale lengte 350 mm · Ladebodems, HDF 3 mm: 2 × (483 × 350 mm, per vak controleren) · 4 potscharnieren 35 mm · 2 paar geleiders 350 mm · 4 grepen · 4 meubelpootjes of glijders · ongeveer 30 schroeven 4 × 16
Zo worden de maten berekend
- Bovenplank en bodemplank lopen tussen de zijwanden: 1600 − 36 = 1564; twee tussenwanden van 464 hoog verdelen de breedte in drie vakken.
- De vakbreedtes worden automatisch uit de vrije ruimte berekend; de buitenste deuren zijn 533–534 breed en 497 hoog.
- Ladefronten 524 × 247, bakken 350 lang met voor- en achterkanten van 447.
- Boor een kabelgat (60–80 mm) in de achterwand en in de planken achter de apparaten.
Zaagplan op platen 2800 × 2070
Ingedeeld door de CutRun-calculator met een zaagsnede van 3 mm en 10 mm afgezaagd van de fabriekskanten.
66 % van de plaat komt in het meubel terecht.
Andere maten op platen 2800 × 2070
Dezelfde constructie, door de calculator berekend voor andere gangbare maten (breedte × hoogte × diepte, mm):
| Maat | Platen | Plaat | Kantenband |
|---|---|---|---|
| 1200 × 500 × 400 | 1 | 3,08 m² | 13,8 m |
| 1400 × 500 × 400 | 1 | 3,44 m² | 15,1 m |
| 1600 × 500 × 350 | 1 | 3,46 m² | 16,3 m |
| 1600 × 500 × 400 | 1 | 3,80 m² | 16,5 m |
| 1600 × 600 × 400 | 1 | 4,07 m² | 17,3 m |
| 1800 × 500 × 400 | 1 | 4,16 m² | 17,8 m |
| 2000 × 500 × 400 | 1 | 4,52 m² | 19,1 m |
2000 × 500 × 400 is de grootste maat in deze tabel die op één plaat past (78 % gebruikt).
Volgorde van montage
- Plak de kanten: fronten rondom, het korpus aan de voorkant.
- Monteer het korpus met de tussenwanden, nagel de achterwand erop.
- Monteer de geleiders en de lades, daarna de legplanken.
- Hang de deuren op, boor de kabelgaten.
Vragen
Hoeveel platen heb ik nodig voor een tv-meubel?
Een uitvoering van 1600 × 500 × 400 mm in 18 mm plaat past op één plaat van 2800 × 2070 mm: 3,80 m² plaatmateriaal en ongeveer 16,5 m kantenband. De achterwand van 3 mm HDF zaag je uit een aparte dunne plaat.
Hoe lang moet een tv-meubel zijn?
Minstens zo breed als de tv, liefst 20–30 cm breder. Voor een 55"-tv (ongeveer 1230 mm breed) staat 1400–1600 mm goed.
Hoe hoog moet een tv-meubel zijn?
Zo dat het midden van het scherm zittend op ooghoogte is, meestal 400–550 mm voor het meubel.
Een andere maat nodig? Open dit ontwerp in de kastenplanner, typ je eigen breedte, hoogte en diepte of wijzig planken, lades en deuren – de zaaglijst en de tekening passen zich meteen aan. Stuur het daarna naar de calculator voor je eigen plaatmaat.
