내부 서랍이 있는 3도어 옷장 1800 × 2300 × 600: 재단 목록과 재단도

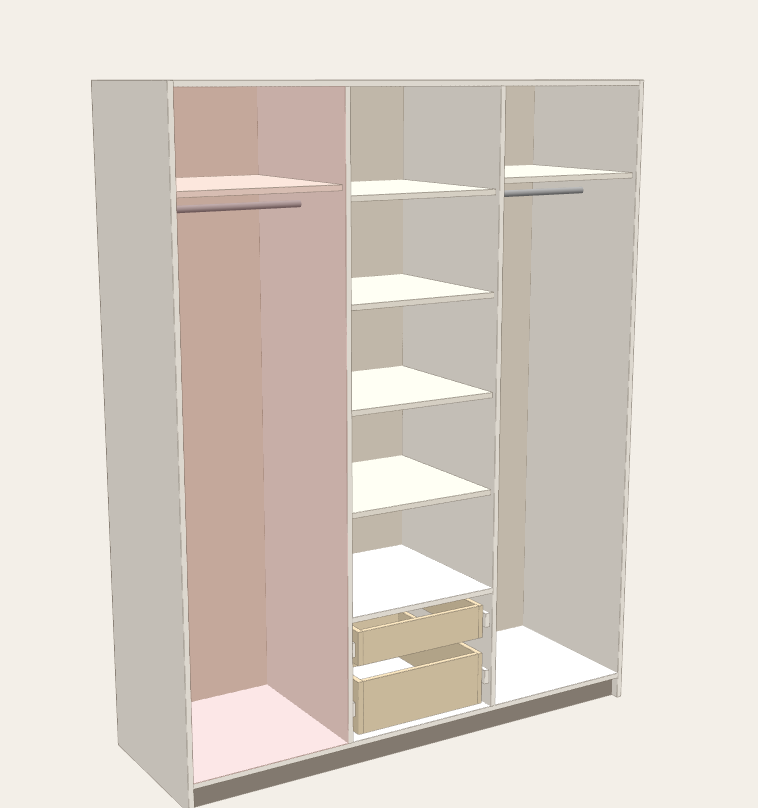

세 칸 구성: 왼쪽과 오른쪽에 옷걸이 봉, 가운데에 선반과 문 안쪽 서랍 2개. 18 mm 판재, 걸레받이 80 mm, 뒤판과 서랍 바닥판은 3 mm HDF. 모든 치수는 mm예요.
재단 목록
| 부재 | 길이 × 폭, mm | 수량 | 엣지 밴딩 |
|---|---|---|---|
| 측판 | 2300 × 600 | 2 | 긴 변 1 |
| 상판 | 1764 × 600 | 1 | 긴 변 1 |
| 하판 | 1764 × 600 | 1 | 긴 변 1 |
| 걸레받이 | 1764 × 80 | 1 | — |
| 칸막이 | 2184 × 600 | 2 | 긴 변 1 |
| 선반 | 580 × 574 | 6 | 짧은 변 1 |
| 문 | 2217 × 600 | 2 | 전체 |
| 레일 스페이서 | 550 × 50 | 4 | — |
| 서랍 측판 | 550 × 190 | 2 | 긴 변 1 |
| 내부 서랍 앞판 | 478 × 190 | 1 | 긴 변 1 |
| 서랍 앞/뒤판 | 478 × 190 | 1 | 긴 변 1 |
| 서랍 측판 | 550 × 120 | 2 | 긴 변 1 |
| 내부 서랍 앞판 | 478 × 120 | 1 | 긴 변 1 |
| 서랍 앞/뒤판 | 478 × 120 | 1 | 긴 변 1 |
| 고정 선반 | 600 × 576 | 1 | 짧은 변 1 |
| 문 | 2217 × 591 | 1 | 전체 |
판재에서 재단하지 않는 것: 뒤판, HDF 3 mm: 1796 × 2216 mm · 옷걸이 봉: 576 mm, 576 mm(길이에 맞게 재단) · 서랍 레일(볼 베어링, 측면 장착, 측면당 13 mm): 2세트, 공칭 길이 550 mm · 서랍 바닥판, HDF 3 mm: 2 × (514 × 550 mm, 칸마다 확인) · 경첩(35 mm 컵 경첩) 15개(문 하나에 5개, 좌우는 아웃셋, 가운데는 반아웃셋) · 봉 브래킷 4개 · 선반 다보 약 16개 · 손잡이 3개 · 레일과 경첩용 나사 4 × 16 약 40개
치수 계산 방법
- 측판 높이 2300. 상판, 하판, 걸레받이는 측판 사이에서 1800 − 36 = 1764.
- 칸막이 2개는 하판 위에 서서 상판까지 올라가요: 2300 − 80 − 36 = 2184.
- 내부 서랍에는 따로 앞판이 없고 문이 가려 줘요. 레일은 50 mm 스페이서에 달아서 서랍 박스가 문 경첩에 닿지 않게 해요.
- 서랍 박스: 길이 550 mm(레일 길이), 앞판과 뒤판 478 = 개구부 − 2 × 13 mm 레일 여유 − 2 × 판 두께.
- 문은 3 mm 틈을 두고 폭을 나눠요. 가운데 문은 양쪽 칸막이를 절반씩 덮어서 조금 좁아요(591).
2440 × 1220 원장 재단도
CutRun 계산기로 톱날 두께 3 mm, 공장 모서리 다듬기 10 mm를 적용해 배치했어요.
판재의 62 %가 가구에 쓰여요. 마지막 원장에 큰 자투리가 남아요. 선반, 서랍이나 작은 캐비닛 하나를 같은 주문에 추가해 보세요.
2440 × 1220 원장으로 만드는 다른 크기
같은 구조로, 자주 쓰는 다른 크기를 계산기로 구한 결과예요(폭 × 높이 × 깊이, mm):
| 크기 | 원장 | 판재 | 엣지 밴딩 |
|---|---|---|---|
| 1500 × 2200 × 600 | 6 | 12.79 m² | 34.2 m |
| 1800 × 2000 × 600 | 8 | 13.44 m² | 34.5 m |
| 1800 × 2200 × 600 | 8 | 14.28 m² | 36.5 m |
| 1800 × 2300 × 600 | 8 | 14.70 m² | 37.5 m |
| 1800 × 2400 × 600 | 8 | 15.12 m² | 38.5 m |
| 2000 × 2300 × 600 | 10 | 15.71 m² | 39.0 m |
| 2100 × 2400 × 600 | 10 | 16.67 m² | 40.8 m |
이 표에서 원장 6장으로 충분한 가장 큰 크기는 1500 × 2200 × 600예요(사용률 72 %).
조립 순서
- 보이는 모서리에 엣지 밴딩을 붙여요. 문은 사방, 본체와 선반은 앞쪽 모서리예요.
- 서랍 박스 2개를 먼저 만들고 직각인지 확인해요.
- 본체를 눕혀서 조립해요: 하판과 걸레받이, 칸막이, 상판. HDF 뒤판을 못으로 고정해 직각을 잡아요.
- 가운데 칸에 스페이서와 레일을 나사로 고정하고 서랍과 선반을 넣어요.
- 본체를 세우고 옷걸이 봉을 달고, 문을 단 뒤 틈을 조정해요.
자주 묻는 질문
3도어 옷장에는 원장이 몇 장 필요한가요?
18 mm 판재로 만드는 1800 × 2300 × 600 mm 버전에는 2440 × 1220 mm 원장 8장이 필요해요. 판재 14.70 m², 엣지 밴딩 약 37.5 m가 필요해요. 3 mm HDF 뒤판은 별도의 얇은 판에서 재단해요.
내부 서랍 뒤에 왜 스페이서가 있나요?
문 안쪽 서랍은 당겨 열 때 경첩 컵과 문 모서리에 걸려요. 스페이서로 레일을 안쪽으로 옮기면 서랍이 경첩을 피해서 나와요.
폭 1.8 m 옷장을 원장 2장으로 만들 수 있나요?
서랍과 문 3개가 있으면 안 돼요. 문만 해도 길이가 2.2 m가 넘어요. 크기와 원장별 장수는 위 표를 확인하세요.
다른 크기가 필요하세요? 이 디자인을 캐비닛 빌더에서 열고 원하는 폭, 높이, 깊이를 입력하거나 선반, 서랍, 문을 바꿔 보세요. 재단 목록과 도면이 바로 바뀌어요. 그다음 계산기로 보내 내 원장 크기에 맞게 배치하면 돼요.
캐비닛 빌더에서 열기 재단 목록 계산기 열기일반적인 구조를 기준으로 계산했어요. 재단하기 전에 모든 치수를 내 판재와 하드웨어에 맞는지 확인하세요. 재단 목록과 재단도는 CutRun으로 만들었어요.
